前些年提到投影，可能很多人第一反應是辦公設備、教學產品，而隨著電子產品、顯示技術的不斷發展以及外延，投影顯示產品作為顯示領域的一個重要的分支，其產品也涉及到了各個方面，開始走入我們的家庭及日常生活中，甚至有些智能手機也加入了投影的功能。從入門級別的千元智能微投，到價格適中的激光投影電視，再到數萬元的家庭影院級別，可以說投影顯示產品已經涵蓋了各個價位，為消費者提供了充足的選擇空間。伴隨著投影產品的愈發豐富，越來越多的普通消費者也開始關注投影顯示類產品，躍躍欲試想要入手投影產品。

只要關注投影行業的發展情況，就不難發現激光光源技術在近幾年來取得了不小的發展?？v觀2015年在投影顯示行業中最耀眼的就要屬激光類的投影顯示產品了，據了解僅今年上半年激光投影、激光電視產品同比去年上半年銷量增長10倍以上，已經遠遠超過去年全年的水平，隨之而來的則是投影市場的鏖戰愈演愈烈，市場細分日趨明顯。在投影業者以及激光電視廠商的共同推動下，可以說激光已成為今年投影行業的一個爆發點，并成為投影行業唯一真正實現規模增長的細分領域。

激光投影顯示技術原理

投影產品的熱銷和互聯網、電商的營銷熱潮有著密不可分的關系，借助互聯網等優勢傳播，大家對投影產品有了一定的認知，但與顯示器相比，大家對于投影產品以及行業現狀等，還并不是十分的了解，琳瑯滿目的產品類型、規格讓大家看的云里霧里。目前，投影顯示行業的激光投影技術是何原理，與傳統投影技術相比有和區別？投影顯示行業整體的發展趨勢以及激光投影在其中又扮演者什么樣的角色？相信這些都是大家想要了解的問題。那么下面筆者就從激光投影顯示技術原理、激光投影顯示技術優勢及核心技術、投影行業走勢市場細分格局等三個方面帶領大家走進投影產品的世界。

那么下面筆者就一下三個問題帶領大家走進投影產品的世界。
激光投影顯示技術原理

激光投影顯示技術優勢及核心技術

投影行業走勢市場細分格局

60年代激光顯示就以成型

作為激光顯示的爆發之年，2015年各大品牌投影顯示廠家紛紛涉足，推出激光投影新品，激光光源技術仿佛一夜之間引爆了投影革命。其實，激光顯示的概念最早在20世紀60年代被提出，當時世界各國頂尖的科技家就開始嘗試將激光技術應用于顯示光源的研究。由于受激光器發展水平的限制，激光顯示進展緩慢。氣體激光器由于體積龐大，電光轉換效率低，使得早期以氣體激光器作為三基色光源的激光顯示系統研究僅停留在實驗室工作模式，無法接近實際應用的要求；直到上世紀90年代，全固態激光器發展推動激光顯示技術進入研發階段；再到2010年，隨著專業級的高端顯示產品的研究進一步推動激光顯示進入產業示范階段，2013年逐漸投入市場，為今年的全面爆發打下了技術的基礎。

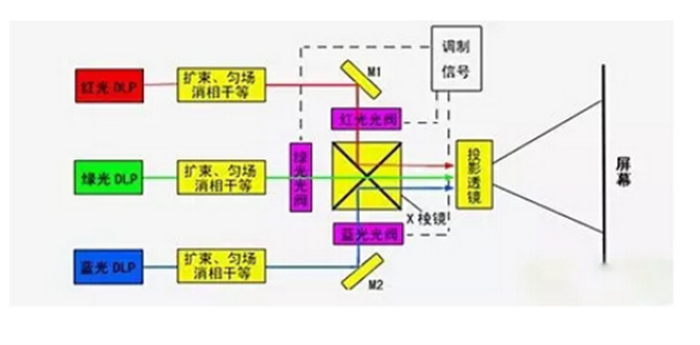

激光顯示成像光路圖

激光投影顯示技術也稱激光顯示技術，能實現傳統顯示所達到的所有先進技術指標，如大屏幕、高分辨率、數字化等，以激光作為光源，具有波長可選擇性和高光譜亮度等特性，擁有更廣的色域，是CRT的兩倍。它與目前主流的光反射式投影技術有著本質的區別，其不需要通過透鏡成像，因此沒有了焦距問題，此外，由于它沒有任何內部的移動部件，也無需散熱設計，所以，激光投影產品的設計十分緊湊，體積非常小巧，是深受越來越多消費者青睞的一種產品。目前所涉及的產品涵蓋激光電影機、激光投影機、激光電視、激光背投拼接墻、激光微型投影、激光投影手機、激光三維立體顯示機等等，可見涉及的產品已十分豐富。在各領域的應用也十分廣闊，包括互動游戲、體感交互、激光電視、廣告櫥窗、玻璃物聯網、智能商教、室內互動大屏、舞臺奇幻等在內的激光投影應用新領域。

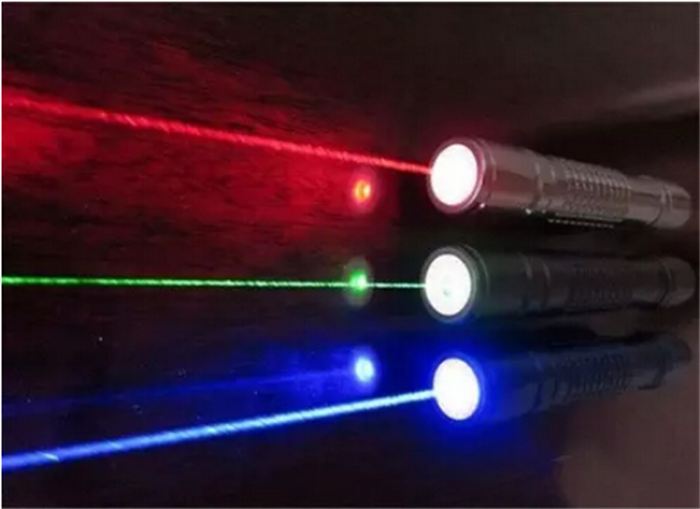

紅綠藍三色可見激光

目前按光源技術不同可分為三種光源技術方式，三基色純激光、熒光粉+藍光、LED+激光三種技術，每種光源都存在各自的優缺點。下面筆者就為大家做一個簡要的介紹，三基色純激光被業界視為最純正的激光光源，它以紅、綠、藍（RGB）三基色激光為光源（簡稱RGB光源技術），其具有色彩豐富，色彩飽和度高等優點，可顯示自然界最豐富、最艷麗、最真實的色彩，成為顯示技術領域的重大技術發展方向。目前采用三基色純激光技術的投影設備已經應用到模擬仿真、展覽展示、會議中心、戶外幕墻以及數碼影院、家庭影院等領域，具有很大的發展空間和廣闊的市場應用前景。

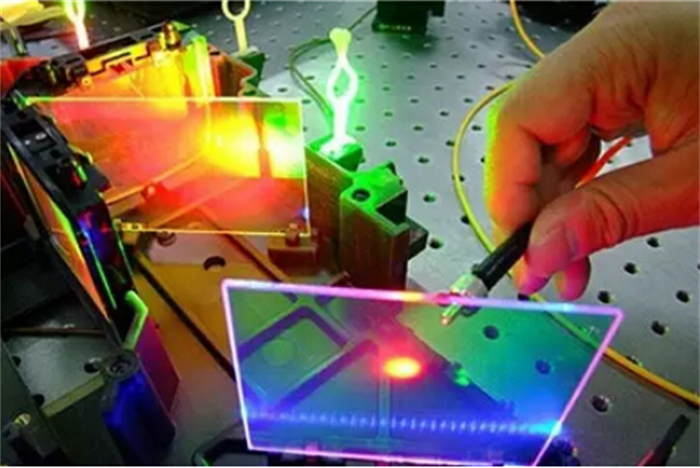

激光顯示技術的研發

其發展歷程經歷了兩個技術階段：固體激光器階段和半導體激光器階段。半導體泵浦倍頻激光器也就是固體激光光源，由半導體激光器（泵浦源）、激光晶體、倍頻晶體、輸出腔鏡等所構成，具有產生激光過程復雜、結構復雜、生產工藝復雜、穩定性差、可靠性差等問題，且激光消散斑過程非常復雜。半導體激光光源是基于半導體芯片制備技術而研發設計的微型激光器，與LED芯片的生產過程類似，具有結構簡單、體積小、功率穩定、可靠性高、壽命長等特點。以紅、綠、藍二極管泵浦（DPL）激光為光源，三色激光分別經過擴束、勻場、消相干后射入到相對應的光閥上，光閥上加有圖像調制信號，經調制后的三色激光由X棱鏡合色后入射到投影物鏡，最后經投影物鏡投射到大屏幕上，便得到激光顯示圖像。

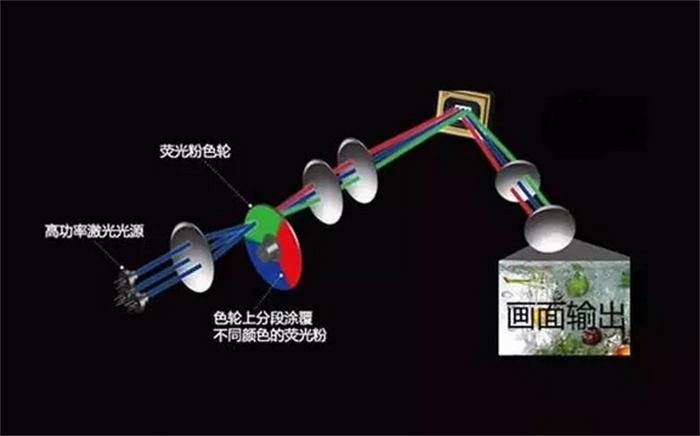

熒光粉+藍光激光顯示技術

激光熒光粉顯示技術是以藍色激光激發熒光粉產生紅光、綠光與直接透過的藍色激光為光源。激光熒光粉光源僅使用一組藍色激光器，利用多色熒光粉色輪的旋轉有效解決了熒光粉的熱淬滅和散熱問題，使熒光粉能夠在高強度激發光照射條件下穩定的工作，產生紅光、綠光和藍光；同時，利用多色熒光粉色輪的旋轉實現在不同時間產生不同顏色的光輸出，最終實現色光的輸出。

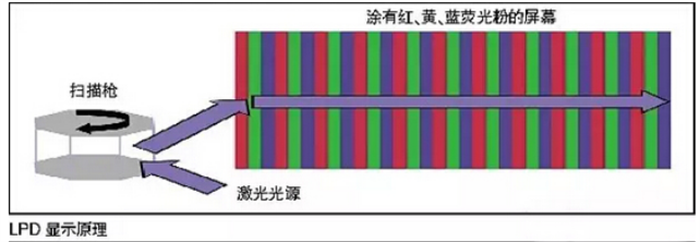

激光轟擊涂在屏幕內部的紅、綠、藍各色熒光粉構成的像素，以顯示出圖像。

激光熒光粉光源技術利用技術成熟、成本較低的藍光激光器陣列發出的藍光光束，照射氧化物、氮化物或氮氧化物體系熒光粉產生紅光與綠光，彌補了紅光激光器和綠光激光器造價高、體積大的短板。同時，由于紅光和綠光是由熒光粉激發出的熒光相干性消失，不存在散斑效應，藍色激光散斑效應不明顯，從而大大降低了消散斑的難度與成本。激光熒光粉顯示技術的應用，解決了激光顯示在成本、環保和用戶體驗的問題，該光源顯示終端具有顏色更純正，長壽命，安全可靠性，對人眼安全，無爆碎危害等優勢，是目前主流的激光顯示光源技術。

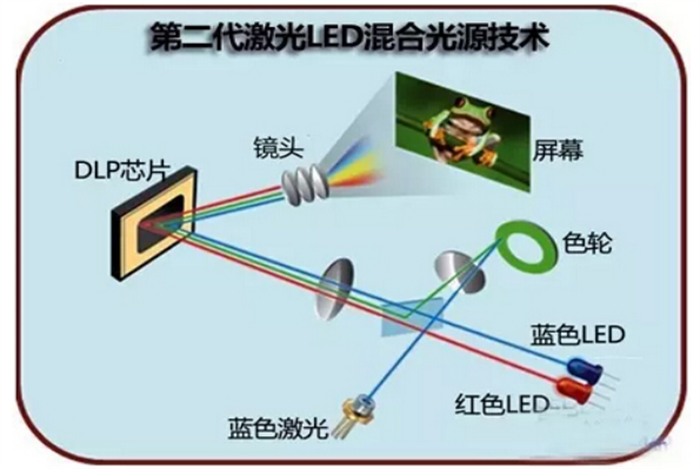

激光+LED混合光源技術

激光+LED混合光源技術是將紅（高亮度紅色LED）、綠（藍色激光通過熒光體轉換為綠色）、藍（藍色激光）三色，通過DLP芯片投影，即可以不使用高壓水銀燈泡而實現高亮度投影。激光+LED新光源集合這兩種光源壽命長、色域廣的特點于一身，在長時間內亮度衰減不明顯，能較長時間保持鮮艷的影像品質，減少了維護成本和使用成本，現階段主要應用在商務和教育領域。就現階段而言，三基色純激光、熒光粉+藍光、LED+激光三項激光顯示技術將會共存一段時間。

激光顯示技術的五大優勢

作為第四代顯示技術，與傳統的CRT、LED、LCD、PDP顯示技術相比，總體上激光投影顯示技術具有以下五大優勢：

1、色域空間大、色彩豐富、飽和度高，顏色表現力強。因為激光顯示具有波長可選擇性大和光譜亮度高等特點，可以合成人眼所見自然界顏色90%以上的色域覆蓋率，徹底突破前三代顯示技術色域空間的不足，實現完美的色彩還原。

2、光源壽命長、維護費用成本低，因為激光光源完全大波了傳統光源的光電轉換模式，壽命可長達10年，是傳統光源壽命的10-20倍。

3、更加節能環保，能耗是傳統電視的三分之一左右，生產過程中不會使用到對環境有污染的重金屬材料。

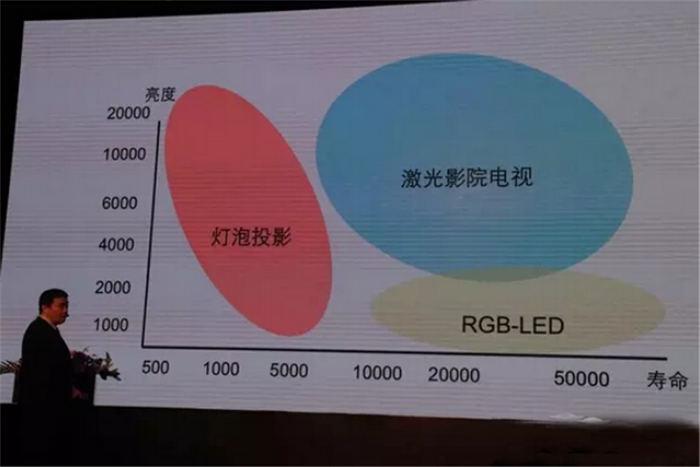

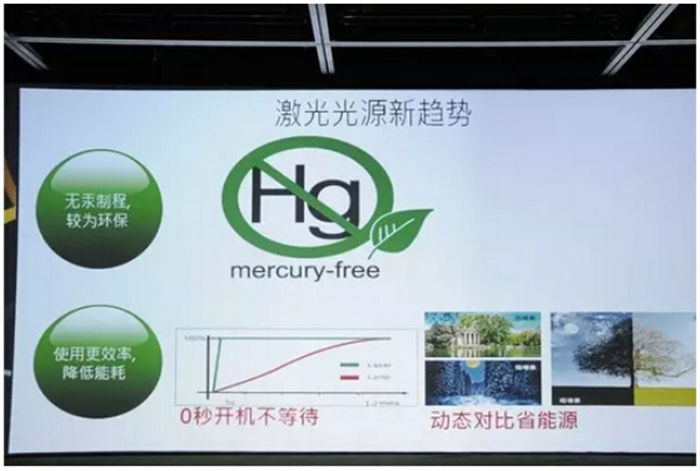

激光光源的優勢

4、激光投影技術對人眼的傷害也相對較小，就其原因在于生成圖像時，紅、綠、藍三色激光分別經過擴束、勻場、消相干后才入射到相對應的光閥上，其紅綠藍激光在成像前有一個擴束的過程，這時激光已經從點光源變成了面光源，所以不會對人眼產生很多不良的影響。

5、生產投資規模小，未來生產成本下降空間大。激光顯示產品生產設備的投資相對較小，隨著產業規模的擴大和新技術的采用，發展?jié)摿?、空間巨大。

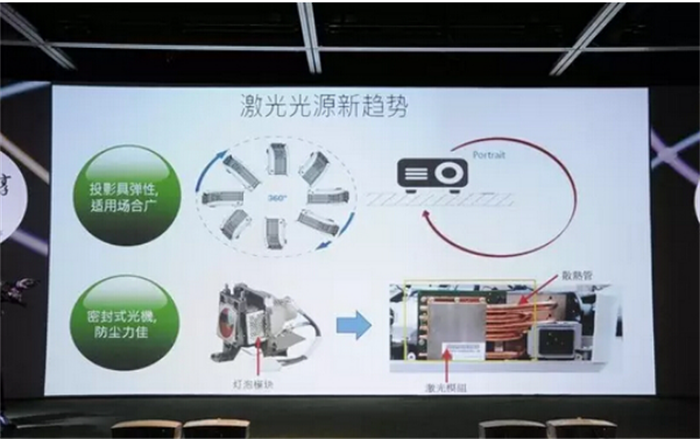

激光光源的優勢

雖然激光投影顯示技術具有一定的優勢，但是還未能全面的占領投影及顯示市場，主要原因在于其核心技術還處于攻克大規模生產實用化階段，在產品生命周期中尚處于導入階段。具體的激光顯示核心技術主要包括：第一，紅、綠、藍三基色激光光源，它直接決定了基于激光顯示技術的終端顯示產品的色域空間、壽命以及工作方式，屬于最核心的關鍵技術。

激光光源的優勢

第二就是圖像調制技術，它決定了顯示圖像分辨率、對比度、亮度等綜合性能指標，主流的調制器有LCD（液晶）、DLP（數字光處理）、LCOS（硅基液晶）三種技術。第三，勻場及消相干技術，直接影響著顯示效率和圖像信噪比。第四則是大色魚圖像的信息處理技術，包括數字信號的壓縮、存儲、傳輸和解調。

激光光源的優勢

激光投影技術及相關芯片的誕生和發展，******的亮點就在于可以制造體積更小巧的產品，可以在更廣泛的環境中進行應用，給人們帶來了更多的投影應用想象空間。因此，雖然具有更高階、先進技術的產品目前還處于研發階段，無論在技術領域，還是在顯示方面都還不夠成熟，但是，它在產品設計、便攜性以及易用性等方面卻顯示出了一定的優勢。相信，通過各廠商及上游生產企業的不斷生產實踐、技術進步，激光投影顯示產品一定會滲透到更多的終端產品以及應用領域中，得到更充分的發揮。

注：信噪比（SNR，signal-to-noise ratio），是信號電壓與噪聲電壓之比的平方的對數的十倍，在圖像中被用來表示解壓縮的客觀保真度準則。圖像的信噪比和圖像的清晰度一樣，都是衡量圖像質量高低的重要指標。

2015年激光投影行業走勢分析

說完激光投影顯示的技術、原理、特點，下面我們再來為分析一下2015年激光投影行業走勢，2015年“變革”無疑是投影行業的關鍵詞之一。

從行業廠商角度而言，2015年投影產業發展打破了業界原有的格局，具體表現為老牌實力廠商的優勢業務，增量空間被壓縮，而新興品牌依靠互聯網規律的人氣效應，加速蠶食和拓展以“個人和家用”為主導的市場，并有向商用領域滲透的巨大潛力。

從市場細分角度講，在廠商的推動下，家用市場銷量增長勢頭十分迅猛，而商用投影市場繼續保持量增價減的趨勢，對投影品牌成長的貢獻能力明顯不足；教育市場方面，高端領域?qū)す獾男枨笠呀?jīng)明確，中低端市場則遭遇了液晶觸控白板產品的圍剿。

從產品角度而言，智能、微型、激光無疑都是爆款產品的關鍵詞，可以說投影產品向著智能、便攜、高科技含量的方向發展著，創新空間十分廣闊。而從市場總體的發展重心來說，投影產品營銷價值的傳遞已經從傳統的專業市場主導家用市場，轉變成家用市場逐漸占據話語優勢，家用逐步主導專業市場的新模式。

然而，放眼整個投影行業，在技術、產品不分伯仲或者差異極其微小的市場現狀下，渠道營銷成為投影行業普遍采納的戰術。細分市場逐漸趨于明朗，數字電影院線、工程、教育、商務、家庭娛樂等領域上以有近千家百企，激烈的競爭則在所難免。正所謂，狹路相逢勇者勝，數字院線這一高階市場中，憑借著高處不勝寒的技術優勢，被業界巨頭如巴可、科視、NEC、索尼等牢牢把控。

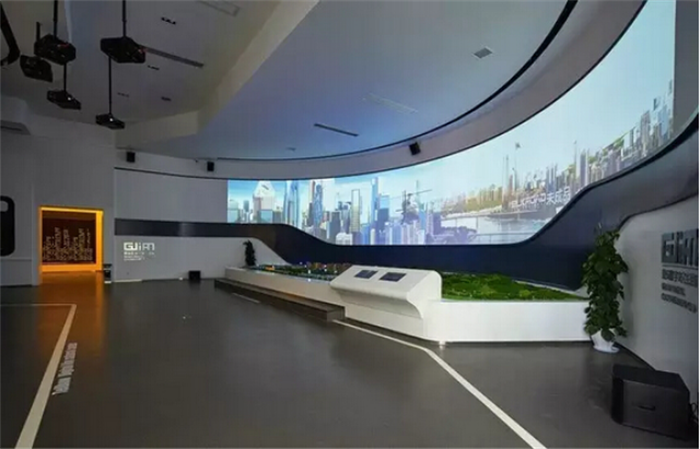

5臺工程機采用五通道球弧幕融合方式展示智慧城市

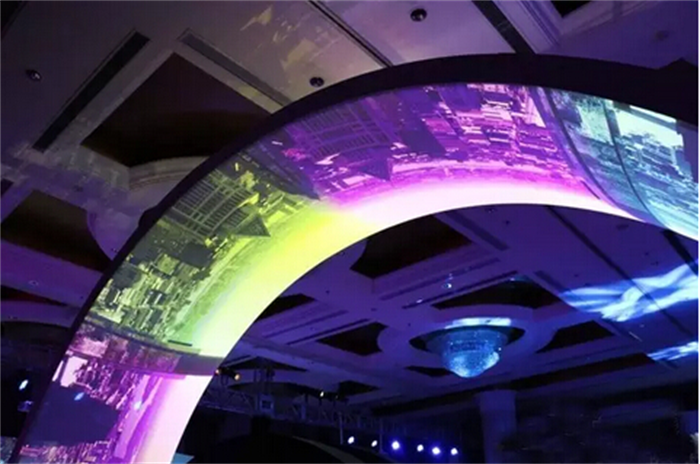

工程投影市場方面，自然也是各大實力廠商鏖戰的重地。自2008年奧運會之后，國內的各種大型活動、娛樂晚會演出等表演活動中，越來越多的加入了投影顯示的元素，而投影技術在國外演出互動中的應用，則發展的更為普遍、成熟。高端工程投影憑借超群的表現，其市場前景、價值再度被挖掘。

目前，全球高端工程投影年銷售量大概65萬臺左右，國內在10萬臺左右。國內市場目前投影機銷售額在116億左右，工程機銷售額占據市場35%左右，以價值取勝的工程投影成為新晉品牌著力沖擊的點，為搶占這一強大的市場，各家有實力的廠商陸續推出各自的高端工程投影機。利潤巨大，投入也大，高端工程投影機產品線，近年來建設上的投入有增無減，而新晉品牌之所以能夠乘機突圍，得勢于激光光源這一技術的興起成熟。隨著競爭進入多元時代，產品、品牌、渠道等每一個要素都是考驗企業實力的硬仗。

辦公、教育等商用投影一度占有十分重要的市場份額，作為投影機的主戰場，商教領域集合了最多的激光產品創新品牌，日系投影機巨頭也在上半年逐漸加強商用激光投影的推出力度。在品牌合力效應日益顯現的背景下，商教市場還成為了改變本土投影品牌市場話語權的戰略高地。

商用和教育領域已經告別“實驗性應用”階段，逐步展開真正的規模性的高認可度應用。辦公、教育等商用市場激光投影應用的發展，雖然也得益于激光光源能提供的卓越的性能：如，亮度、色彩、對比度、光源壽命方面的優勢，但是更得益于廠商的大力推廣，以及產品本身的技術升級換代?！　∩探淌袌龅倪M一步發展也會呈現出一些新的特點，激光和短焦的結合可能成為商教投影機高端產品的標配。這樣的產業共識必然使得日系、臺系投影品牌，陸續推出一批高端產品，避免市場被國內新興品牌所搶占。

激光顯示技術有望進軍家用市場

家用投影機市場，則是近兩年各廠商看重的領域，尤其是一些入門級投影廠商都將其作為殺入投影行業的突破口。龐大的潛在用戶數量確實能夠讓各廠商為之興奮與拼殺的，但事實上市場份額的推進、銷量的提升卻并不盡如人意，借助互聯網營銷手段以及電商渠道的配合，消費者們的購買欲望被不斷提升，使用習慣也逐漸發生變化，在與認知的博弈的過程中更是考驗廠家實力與耐心的過程。

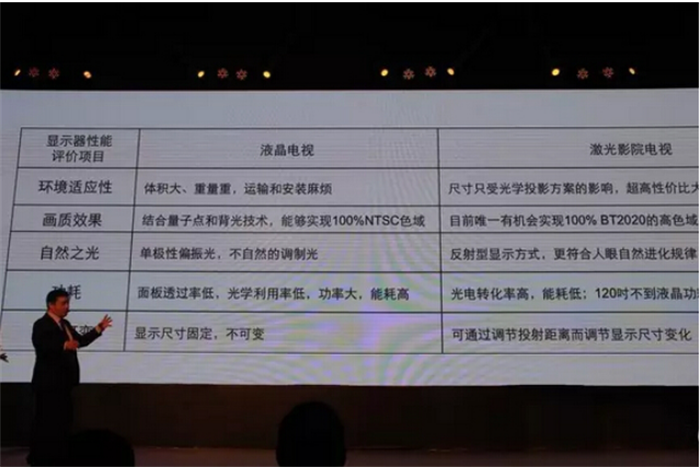

激光影院

雖然今年激光投影、激光電視產品同比去年銷量增暴增，但伴隨著液晶電視尺寸的不斷增大、價格下降，無疑給激光投影或其他投影機進入家庭帶來了一定的阻礙。所以在未來一段時間里，激光投影亦或其他投影機想要進入家庭，各投影廠商必須具有實力熬過這一漫長的消費者對家用投影認知與習慣的培育期，同時還要兼顧與電視廠商的征戰。2015年激光投影的爆發究竟是曇花一現還是全面進軍家庭的序幕還要看2016年市場的走勢如何才能定奪。

2015年激光投影的爆發究竟是曇花一現還是全面進軍家庭的序幕還要看2016市場的走勢定奪。所以，對于各細分領域的市場，無論是成熟或者未成熟，都是一種長久的鏖戰，歸根到底其競爭還要依靠技術、實力說話，價格戰、話題炒作等營銷手段只能在短期內有一定的效果，產品性能、品牌價值、渠道搭建三駕馬車缺一不可，只要其中一架拋錨都可能陷入胎死腹中的尷尬。

激光顯示將在各領域獲得無限前景

2015年整個投影機行業都被激光投影顯示光芒照耀著，在投影業者以及激光電視廠商的共同推動下，借助互聯網的強勁宣傳攻勢，無疑激光投影顯示成為今年投影行業的一個爆發點。通過全文的介紹可以看出，激光投影顯示技術能實現傳統顯示所達到的所有先進技術指標，如大屏幕、高分辨率、數字化等，色域更廣，更是解決了傳統投影的焦距問題。按光源技術方式分類，激光投影可分為三基色純激光、熒光粉+藍光、LED+激光三種技術，每種光源都存在各自的優缺點。光源作為投影機核心零部件之一，在攻城奪地及應用創新過程中有著不可取代的作用。

激光投影顯示技術能實現傳統顯示所達到的所有先進技術指標，如大屏幕、高分辨率、數字化等，色域更廣，更是解決了傳統投影的焦距問題。

在激光投影顯示技術具體的應用方面，目前所涉及的產品涵蓋激光電影機、激光投影機、激光電視、激光背投拼接墻、激光微型投影、激光投影手機、激光三維立體顯示機等等，可見涉及的產品已十分豐富。在各領域的應用也十分廣闊，包括互動游戲、體感交互、激光電視、廣告櫥窗、玻璃物聯網、智能商教、室內互動大屏、舞臺奇幻等在內的激光投影應用新領域。

工程投影領域存在著巨大的利潤空間，是具有實力的投影廠商必爭之地。

具體到2015年激光投影行業的走勢，從投影市場金字塔的數字院線激光電影放映機到民用級的激光投影、激光電視，激光投影全線產品已初具規模。工程投影領域存在著巨大的利潤空間，是具有實力的投影廠商必爭之地，為搶占這一強大的市場，各家有實力的廠商陸續推出各自的高端工程投影機。而在商教等領域，從上游到品牌廠商到渠道市場的布局正在逐漸形成，行業領頭企業為了拉開與中小廠商的差距，也逐漸將產品向高端化推進，近期勢必將有一批以高端概念為核心的商教新品橫空出世。家用投影市場則是一些入門級投影廠商的眾矢之的。

消費者對于投影產品不斷的認可、接受，甚至是愿意購買。

在投影廠商們的共同努力下，消費者對于投影產品不斷的認可、接受，甚至是愿意購買，投影產業在2014年創造出較高增長率的基礎上，繼續保持著高速增長，這勢必對產品供給端給出一個充分的產品更新信號。同時，液晶電視技術向大屏化的發展，客觀上也起到了家用投影普及的“大屏文化先行軍”的作用。尤其是在多年來家用投影價格戰激烈，產品毛利已經較低的背景下，高端激光投影電視將是一個共性的廠商選擇。

我們相信，隨著時間的推移，行業用戶及渠道資源不斷整合和完善，激光投影產品將在各個應用領域和細分市場中獲得不錯的表現。隨著新老品牌不斷加入，產品線持續擴張，批量生產等，技術不斷成熟，研發生產成本不斷合理，激光投影顯示產業鏈將進一步完善，未來幾年將會形成強大的市場競爭力。
